在工業自動化控制系統、暖通空調（HVAC）、給排水工程等領域，閥門作為流體控制的核心部件，直接影響系統運行的穩定性、能效與安全性。江森電動蝶閥憑借其高精度控制、可靠性能與智能化設計，成為眾多行業的優選設備。本文將深入解析江森電動蝶閥的工作原理，同時提供科學的選型方法，幫助工程技術人員、采購人員精準匹配應用需求，避免選型失誤導致的成本浪費與系統故障。
一、江森電動蝶閥工作原理：從核心結構到運行流程
江森電動蝶閥本質是 “電動執行機構 + 蝶閥閥體” 的集成控制設備，通過電力驅動實現閥門的開關與調節，核心優勢在于無需人工操作、響應速度快且控制精度高。要理解其工作原理，需先明確兩大核心組件的功能與協同邏輯。
1. 核心結構組成

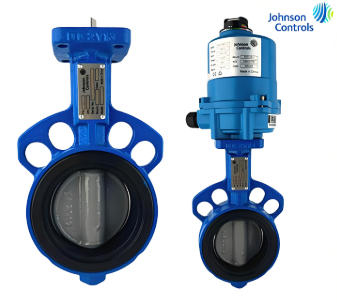

O江森電動蝶閥主要由三部分構成：
閥體組件：包括閥體（通常為鑄鐵、不銹鋼材質）、蝶板（圓盤狀，可繞閥軸旋轉）、閥座（密封件，多為EPDM 橡膠、PTFE聚四氟乙烯材質，確保密封性能）。蝶板是流體控制的關鍵，其旋轉角度直接決定流通面積大小。
電動執行機構：江森電動蝶閥的 “大腦與動力源”，內置電機（交流220V/380V或直流 24V）、減速器（降低電機轉速，提升扭矩）、控制模塊（接收外部信號，如4-20mA模擬量、開關量）、反饋裝置（如位置傳感器，實時反饋蝶板旋轉角度，實現閉環控制）。
輔助配件：部分型號配備手動操作機構（斷電時應急調節）、限位開關（防止蝶板超程損壞）、過載保護裝置（避免電機因負載過大燒毀）。
2. 工作流程詳解
江森電動蝶閥的運行遵循 “信號接收-動力驅動-位置反饋-精準控制” 的邏輯，具體流程如下：
信號輸入：外部控制系統（如PLC、DCS或溫控器）根據工況需求，向電動執行機構發送控制信號（例如，需要將流量調節至 50%，則發送12mA的模擬量信號）；
動力轉換：執行機構內的控制模塊接收信號后，驅動電機啟動，電機輸出的高速旋轉動力經減速器減速后，轉化為帶動閥軸的低速高扭矩動力；
蝶板調節：閥軸帶動蝶板繞中心軸旋轉，旋轉角度范圍為 0-90°——0°時蝶板完全關閉，阻斷流體；90°時蝶板完全打開，流體全流通；0°-90°之間的角度對應不同的流通面積，實現流量、壓力或溫度的調節；
閉環反饋：位置傳感器實時檢測蝶板的實際旋轉角度，并將反饋信號回傳至外部控制系統；
精準定位：控制系統對比“目標信號”與“反饋信號”，若存在偏差，繼續發送調整信號，直至蝶板旋轉至目標角度，實現高精度閉環控制。
例如，在HVAC系統中，當室溫高于設定值時，溫控器發送信號至江森電動蝶閥，執行機構驅動蝶板增大旋轉角度，增加冷水流量，降低室溫；當室溫達到設定值，反饋信號觸發電機停止，蝶板保持當前角度，維持系統穩定。
二、江森電動蝶閥準確選型：6大關鍵維度，避免選型失誤
選型是確保江森電動蝶閥發揮最佳性能的核心環節，若選型不當（如材質不匹配介質、扭矩不足、連接方式不符），可能導致閥門泄漏、壽命縮短甚至系統癱瘓。需從以下6個關鍵維度綜合評估，精準匹配應用場景。
1. 明確應用場景與控制需求
選型前需先界定閥門的核心用途，不同場景對閥門的功能要求差異顯著：
開關控制場景（如給排水系統的管路通斷）：選擇“開關型”江森電動蝶閥，僅需實現 0°（關）和90°（開）的兩位控制，重點關注密封性能與開關響應速度；
調節控制場景（如 HVAC的流量調節、化工工藝的壓力控制）：選擇“調節型”江森電動蝶閥，需支持 0°-90°的連續角度調節，重點關注控制精度（通常要求角度誤差≤±1%）、線性度（流量與角度的線性關系）與重復性（多次調節的誤差一致性）；
特殊場景（如食品醫藥行業、高溫高壓工況）：需額外關注 “衛生級認證”（如 3A、FDA）、耐高溫材質（如 316L 不銹鋼）或高壓閥體設計（需符合 ANSI Class 150/300 壓力等級）。
2. 確定介質參數：匹配材質與密封性能
O介質的物理化學性質直接決定閥體、蝶板與閥座的材質選擇，是選型的核心依據：
介質類型：
清水、自來水等中性流體：閥體可選鑄鐵（成本低）、碳鋼；閥座選 EPDM 橡膠（性價比高，耐溫-20℃-120℃）；
腐蝕性流體（如酸堿溶液、海水）：閥體與蝶板需選不銹鋼（如 304、316L），閥座選 PTFE 聚四氟乙烯（耐酸堿，耐溫 - 200℃-260℃）；
食品、醫藥行業的流體（如藥液、果汁）：需選衛生級不銹鋼（316L），閥座選食品級 EPDM 或 PTFE，且閥體內壁需拋光處理（Ra≤0.8μm），避免介質殘留；
介質溫度：
低溫（≤-20℃）：避免選普通 EPDM 閥座，可選用耐低溫橡膠（如硅橡膠）或金屬密封；
高溫（≥150℃）：閥體選碳鋼或高溫不銹鋼，閥座選PTFE或金屬密封（如銅合金）；
介質粘度與雜質：若介質含顆粒雜質（如污水、泥漿），需選 “偏心蝶閥”（江森部分型號支持），避免雜質卡阻蝶板；若介質粘度高（如原油、糖漿），需增大閥體通徑，減少流動阻力。
3. 計算公稱通徑（DN）：匹配管路與流量需求
公稱通徑（DN，如DN50、DN100）代表閥門的流通能力，需根據管路直徑與實際流量計算確定：
按管路直徑匹配：通常閥門DN與管路DN一致（如DN100的管路選DN100的閥門），避免因通徑過小導致節流損失，或通徑過大造成成本浪費；
按流量計算驗證：通過流量公式 Q=Kv×√ΔP/ρ（Q 為流量，Kv 為流量系數，ΔP 為閥門前后壓差，ρ 為介質密度），結合江森電動蝶閥的 Kv 值表（廠家提供），反推所需的 DN—— 例如，當流量 Q=50m³/h，壓差 ΔP=0.2MPa，介質為水（ρ=1g/cm³）時，計算得 Kv≈112，對照江森 Kv 值表，需選擇DN100的蝶閥（Kv 值約 120，滿足需求）。4. 確認壓力等級：避免閥體爆裂或泄漏
需同時關注 “公稱壓力（PN）” 與 “工作壓力”，確保閥門能承受系統的實際壓力：
公稱壓力（PN）：江森電動蝶閥常見PN等級為PN1.0、PN1.6、PN2.5（單位：MPa），代表閥門在常溫下的最大允許壓力；
工作壓力：系統實際運行時的壓力，需≤公稱壓力的 80%（安全余量）。例如，若系統工作壓力為1.2MPa，需選擇PN1.6的江森電動蝶閥（1.6MPa×80%=1.28MPa≥1.2MPa）；
注意溫度對壓力的影響：介質溫度升高時，閥體材質的承壓能力會下降（如鑄鐵閥體在 150℃時，承壓能力僅為常溫的 70%），需根據溫度修正壓力等級，必要時選擇更高 PN 的型號。
5. 選擇連接方式：匹配管路安裝要求
江森電動蝶閥的連接方式需與管路的連接形式一致，常見類型有：
法蘭連接：適用于DN50以上、壓力較高（PN≥1.0MPa）的場景（如工業管路），連接牢固，密封性能好，但安裝需螺栓固定，耗時較長；
對夾連接：適用于DN50-DN300、中低壓（PN≤1.6MPa）的場景（如 HVAC、給排水），閥門兩端夾在兩片管路法蘭之間，安裝便捷，成本較低，是目前主流連接方式；
焊接連接：適用于高壓、高溫或腐蝕性強的場景（如化工管路），閥體與管路直接焊接，無泄漏風險，但后期維護不便（需切割更換）；
螺紋連接：僅適用于DN≤50的小口徑閥門（如家用壁掛爐管路），安裝簡單，但承壓能力有限（PN≤1.0MPa）。
6. 匹配電動執行機構參數：確保動力與控制兼容
O執行機構是電動蝶閥的 “動力核心”，選型時需關注3個關鍵參數：
扭矩：執行機構的輸出扭矩需≥閥門所需的 “操作扭矩”（江森廠家會提供不同 DN 閥門的扭矩值），并預留20%-30%的安全余量，避免扭矩不足導致蝶板卡滯。例如，DN100的蝶閥操作扭矩為 80N・m，需選擇輸出扭矩≥104N・m（80×1.3）的執行機構；
電源電壓：需與現場供電一致，江森電動蝶閥常見電壓為 AC220V（民用、小型系統）、AC380V（工業大扭矩型號）、DC24V（防爆、低功耗場景）；
信號與控制方式：根據外部控制系統選擇——若為 PLC/DCS 控制，選支持 4-20mA 模擬量信號的執行機構；若為簡單開關控制，選支持 220V 開關量信號的執行機構；若需遠程監控，可選擇帶 RS485 通訊功能的智能型執行機構（江森部分新款支持 Modbus 協議）。
三、江森電動蝶閥選型常見誤區與規避建議
即使掌握選型維度，仍可能因細節疏忽導致失誤，以下是3個高頻誤區及規避方法：
O誤區 1：只看 DN，忽略 Kv 值
部分用戶直接按管路 DN 選閥門，但相同DN的蝶閥，因蝶板設計（如偏心、中線）不同，Kv 值差異較大，可能導致流量不足。
規避：必須結合實際流量需求，對照江森廠家提供的 “DN-Kv 值對應表”，驗證 Kv 值是否滿足系統要求。
誤區2：介質溫度未修正材質
例如，在80℃的熱水系統中，選用普通 EPDM 閥座（耐溫上限 120℃，但長期高溫會加速老化），導致1-2年就出現密封泄漏。
規避：根據介質長期工作溫度，選擇耐溫等級更高的材質（如熱水系統選耐溫150℃的三元乙丙橡膠閥座），并參考廠家提供的 “材質 - 溫度耐受曲線”。
誤區 3：執行機構扭矩預留不足
部分用戶按閥門額定扭矩選執行機構，未考慮介質粘度、壓力波動等因素導致的扭矩增大，造成電機過載燒毀。
規避：扭矩預留量需根據介質類型調整——清水系統預留20%，粘稠或含雜質介質預留 30%-50%，并選擇帶過載保護功能的江森執行機構。
結語
江森電動蝶閥的高效運行，源于對工作原理的理解與準確選型的結合。通過掌握 “結構 - 流程” 的核心邏輯，可快速判斷閥門運行故障；通過從 “場景需求、介質參數、通徑壓力、連接方式、執行機構”5大維度科學選型，并規避常見誤區，能確保閥門與系統完美匹配，延長使用壽命，降低運維成本。
若需進一步了解某一特定場景（如食品級江森電動蝶閥選型、防爆型型號推薦）的詳細方案，可參考江森官方技術手冊，或聯系專業技術人員進行定制化選型評估。
